快開門蒸壓釜釜蓋是蒸壓釜的關鍵件,它的質量直接關系到設備的安全性,釜蓋由法蘭和球冠形封頭組成,我公司在設計的時候就提出了提高安全性的要求,法蘭的制造公司采用了鍛造的加工工藝相對于碾鋼法蘭有更好的組織致密性和更高的強度,封頭材料采用太鋼Q345R低合金板,并且從通用的厚度16毫米提高到厚度28毫米,確保了客戶在使用時的安全性。制作過程中嚴格執行技術規范選用焊材,制造工藝。運用埋弧自動焊焊接使釜蓋有很好的剛度,焊后經準確技術檢驗,并經整體的退火工藝清除內應力,保證了釜蓋在使用中的整體熱收縮性。

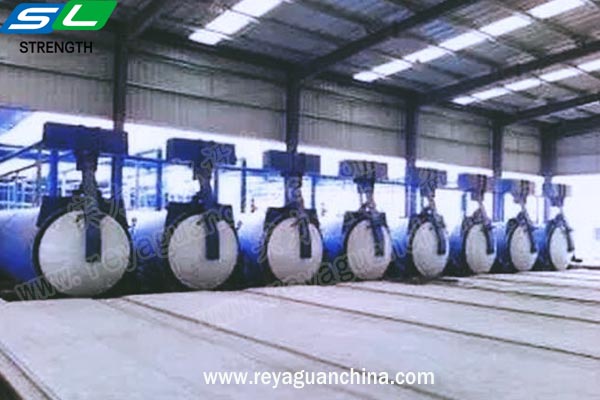

19年8月初廣東客戶聯系到我們,他們預建一條年產值20萬立方的蒸壓釜生產線。隨后我們的工程師為客戶設計了方案。20萬生產線由6條2米*31米的蒸壓釜同時工作。

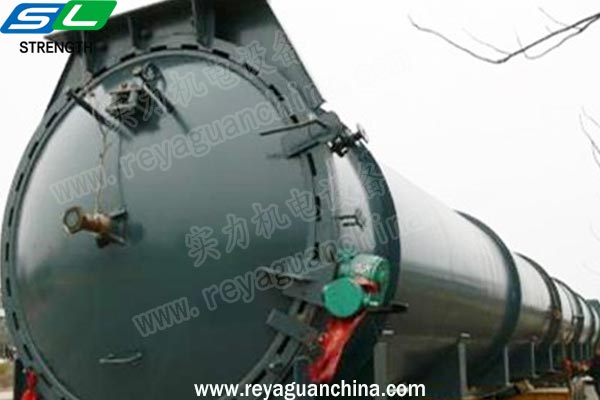

快開門蒸壓釜的設計特點:
1)蒸壓釜選用16MnR容器專用板材,四周刨邊打破口,采用中油一建焊接編制工藝,上海人民自動埋孤焊接設備,受壓元件100%X光拍片探傷,確保焊接工藝。
2)釜圈、釜門采用16Mn二級鍛打件,退火,熱處理,釜門出廠前已保溫。
3)安全閥DN80不同于其它廠家端口DN50;底板(20mm)不同于其它廠家的18mm;地腳螺栓(24mm地腳、過絲、含帽)不同于其它廠家18mm螺紋鋼。
蒸壓釜壓力參數:
工作壓力為1.3mpa,計算所得設計壓力1.43mpa,工作溫度0-180℃,最高設計溫度200℃。筒體封頭寬度14/16cm,灌門開啟電機:Y132-4.15KW。
快開門結構的蒸壓釜性能特點:
1. 節能效率高,安裝簡單:采用數控加工后整體熱處理,熱處理效率高,釜門密封采用廠家生產的進口橡膠密封圈,安裝簡單,密封性好,使用壽命長。
2. 結構靈活,安全可靠:側開門采用旋轉臂式開門機構,轉動靈活,低位操作,開啟簡單方便。
3. 工藝先進,合理設計:蒸壓釜設計先進,造嚴謹;流水線作業,自動化焊接,質量穩定,效率高。

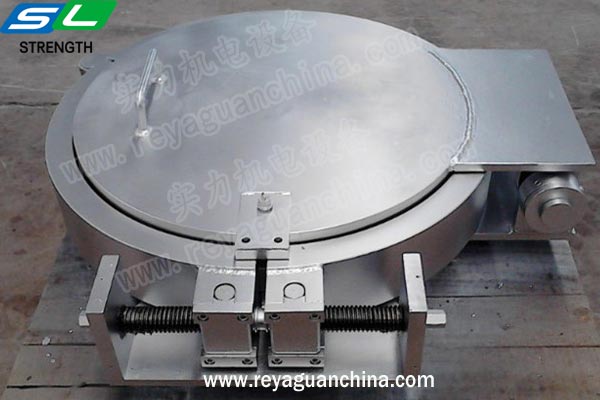

快開門蒸壓釜的優勢:
傳統的蒸壓釜快開門靠釜體法蘭和釜蓋法蘭兩件相互嚙合,其中卡箍與釜體法蘭為一體式,釜蓋法蘭通過其上的法蘭齒卡設在卡箍內,為實現快開門的啟閉,開關門時釜蓋法蘭相對于釜體法蘭產生相對轉動,釜蓋法蘭的法蘭齒可從卡箍的法蘭槽內拖出,釜蓋自由度多,不利于準確定位,不便于實現快開門自動控制,而且對密封圈造成磨損。
泰安實力機電設計的蒸壓釜用快開門機構,為實現上述目的,采用如下技術方案蒸壓釜快開門機構,包括釜蓋法蘭、釜體法蘭和卡箍,所述釜體法蘭和釜蓋法蘭均沿外周圈設有法蘭齒,卡箍為環形體,卡箍沿內環面設置法蘭槽,釜體法蘭和釜蓋法蘭的法蘭齒均位于法蘭槽內,法蘭槽的兩側的卡箍內環上均沿周圈設置法蘭齒槽,法蘭槽兩側的法蘭齒槽形狀分別與釜體法蘭和釜蓋法蘭的法蘭齒形狀相適配。法蘭齒分別位于釜體法蘭或釜蓋法蘭的端部,并且釜體法蘭和釜蓋法蘭上設置法蘭齒的端部相對設置,卡箍上法蘭槽兩側的法蘭齒槽相對設置。釜體法蘭上和釜蓋法蘭上相對的端面為密封面,釜體法蘭密封面開有環形密封槽,密封槽內裝有密封圈,密封槽底部開有通氣孔,通氣孔通向釜體法蘭內壁。法蘭齒分別位于釜體法蘭或釜蓋法蘭的端部,并且釜體法蘭和釜蓋法蘭上設置法蘭齒的端部相對設置??ü可戏ㄌm槽兩側的法蘭齒槽也相對設置。蒸壓釜用快開門機構,卡箍起到了緊固作用,密封圈起到了密封作用。在開門和關門過程中,釜體法蘭和釜蓋法蘭不相對轉動,只轉動卡箍,不再轉動釜蓋法蘭,減少釜蓋的移動,利于準確定位和自動化控制,從而實現了快開門。
