根據客戶的要求,我們繪制了圖紙,并請第三方做了應力分析,方案經過多次修改,最終在11月底我們簽訂了合同。制造工期是三個月的時間,在2019年1月份的時候,美國客戶在新加坡分公司的代表來我廠進行現場驗收,見證水壓試驗和PLC控制系統的操作,我們順利通過驗收,并對下一個訂單進行深入研究,計劃這個產品發貨并安裝成功后,客戶采購第二臺高壓容器。
高壓容器是分體卡箍結構,快開壓力容器,通過傳動絲杠實現開啟和關閉。
高壓容器主要技術參數:
設備規格:DIN 610x1500
介質名稱CHARACTER: 水 WATER
操作壓力OPERATING PRES:18MPa(G)
操作溫度OPERATING TEMP: 100℃
設計壓力DESIGN PRES: 20MPa(G)
設計溫度DESIGN TEMP: 115 ℃
設計金屬溫度MDMT: 0℃
循環次數DESIGN CYCLES NUMBER: 0~15.2MPa 200per5min
設計壽命:20YEAR @ 4000000次循環
管道安全閥開啟壓力:18.5MPa(G)

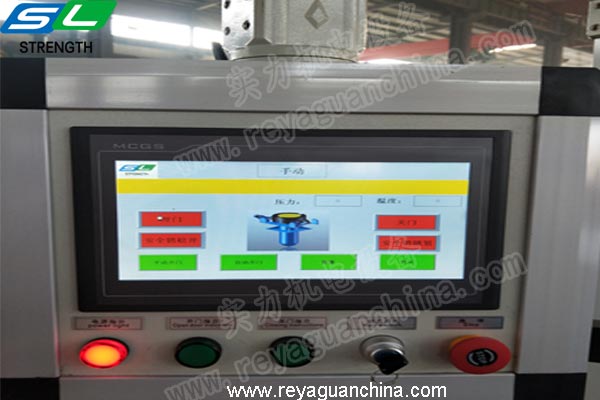

高壓容器控制系統:
高壓容器電控系統組成和工作原理:
610高壓容器電控系統,由二臺1.3KW的伺服電機驅動絲杠,帶動卡箍,以便完成開門關門動作。
主控器主要有以下幾部分組成:開關電源、繼電器、PLC、模擬量模塊,溫度模塊;
開關電源,有三塊,其中一塊,提供DC24V電源,其中PLC、模擬量模塊、繼電器、顯示屏等使用DC24V電源,另二塊開關電源分別為兩個電動推桿提供供電電源。
