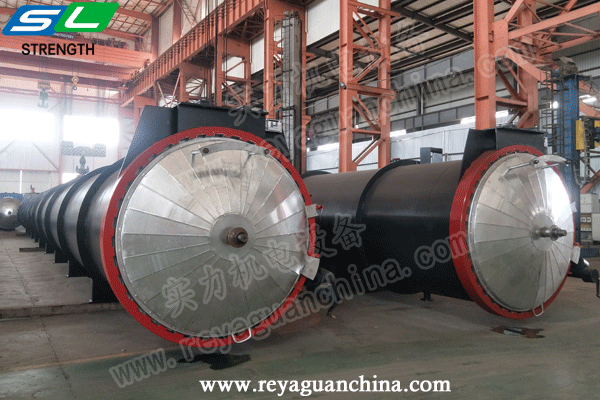

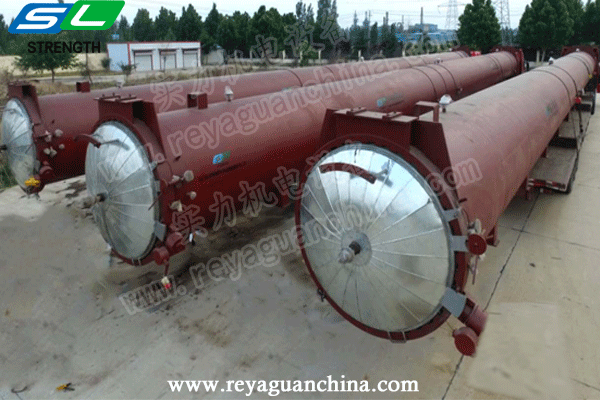

山東蒸壓釜廠家供應,實力機電是一家具有制造資質的壓力容器廠家,具有30年蒸壓釜生產制造經驗。
蒸壓釜組成:
釜體裝置、釜蓋裝置、開門機構、手搖減速機、安全聯鎖裝置、支座、密封裝置、保溫層及閥門儀表。

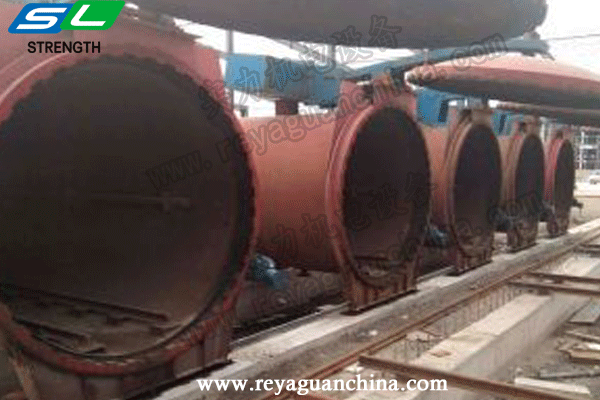

釜體裝置:主要由筒體和釜體法蘭焊接而成。沿釜體法蘭圓周均布的齒與釜蓋法蘭均布的相應的齒相嚙合,起到關閉蒸壓釜的作用。釜內底部鋪設軌道,可行走或停放蒸養小車。釜內還設置有蒸汽分配管,使蒸汽沿釜體縱向均勻分配,同時避免加熱介質沖刷物料。
釜體外側布置有各種管座和接管,供進、排蒸汽,排放冷凝水和安裝各種儀表、閥門之用。
覆蓋裝置:主要由釜蓋法蘭、傘齒板、球缺封頭焊接而成。通過吊柄和短軸將釜蓋懸吊于釜體端部,并能自由回轉(水平或上下)。通過沿釜蓋法蘭圓周均布的齒與釜體法蘭的齒相嚙合,起關閉蒸壓釜的作用。
開門機構:蒸壓釜開門機構分兩種上開門和側開門
上開門機構:由配重箱、擺動臂、支撐板等組成 。安裝于釜端頂部,通過配重箱與釜蓋平衡配重,起開關和回轉釜蓋裝置的作用。
側開門機構:由主軸、懸臂梁、支承板、拉板、拉桿等組成。安裝于釜端頂部,通過拉桿與釜蓋吊柄相連,起懸吊和回轉釜蓋裝置的作用。
減速機(手動或電動):固定于釜體法蘭側面,通過齒輪嚙合齒板,帶動釜蓋繞中心軸旋轉,使釜體和釜蓋法蘭的齒能嚙合或脫開。( 不同的開啟方式有不同的開啟機構,氣動或液動用氣缸)
安全聯鎖裝置:分為手動和自動: 手動安全聯鎖裝置:固定于釜體法蘭側面,由安全手柄、座子、接桿及球閥等組成。釜蓋關閉時,通過轉動安全手柄,用限位板將釜蓋鎖死,釜蓋無法打開,排汽球閥相應關閉。開啟釜蓋時,先轉動安全手柄,使限位板脫開,球閥也隨之打開。待釜內余氣通過球閥排出后,方能打開釜蓋,避免危險。 新型電氣安全聯鎖裝置:是根據TSG R0004-2009《固定式壓力容器安全技術監察規程》3.20設計制造的。此系統由電接點壓力表(或壓力變送器)實時檢測釜內壓力信號,通過釜門連鎖系統控制釜門開啟,進汽控制系統控制進汽升壓,無須人為操作,無須外接動力,安全平穩,提高蒸養制品的質量。
支座:用作支承釜體,一般有中間支座、活動支座和端部支座三種形式。除中間支座固定外,其余支座借助滾柱,均可沿釜體軸向移動,適應釜體熱脹冷縮的需要。
保溫層:主要由保溫材料和骨架、護板等組成;防止蒸壓釜使用時熱量散失(用戶根據保溫材料性質自定厚度,釜體保溫由用戶自理)。
密封裝置:由密封圈、截止閥及進汽彎管等組成。密封圈鑲嵌于釜體法蘭密封槽中,升壓階段,外供蒸汽經過彎管和閥門進入密封槽,加壓于密封圈,密封釜蓋端面,到達工作壓力后,通過旁路彎管靠釜體內自身汽壓進行密封。
閥門儀表:包括壓力表、安全閥、熱電阻、球閥等,保證蒸壓釜安全使用。
排水裝置:起排放冷凝水作用,由排水管道聯接器、疏水器、排污閥等組成。與釜體底部相連,冷凝水在聯接器內沉凝后經疏水器連續排出,排污閥可不定期大量排放冷凝水及泥渣。
蒸壓釜常用規格:
直徑2米、2.2米、2.4米、2.68米、2.85米,我公司為客戶提供的制定尺寸蒸壓釜還有:直徑2.05米、2.5米、2.75米、3.2米的,釜體長度可從21米擴展到39米不等。
