碳纖維復合材料的成型工藝多達數十種，其中熱壓罐工藝是應用較多的一種成型方式。本文從工藝原理、工藝特性、常見問題及對策、典型技術應用等方面對該工藝停止概括性闡明。

熱壓罐工藝原理 :

將碳纖維預浸料按鋪層請求鋪放于模具上，將毛坯密封在真空袋后放置于碳纖維熱壓罐中。在真空狀態下，經過熱壓罐設備升溫、加壓、保溫、降溫和卸壓等程序，應用熱壓罐內同時提供的平均溫度和均布?jí)毫ν瓿晒袒瑥亩軌驑?gòu)成外表與內部質量高、外形復雜、面積宏大的碳纖維復合資料制件。

熱壓罐工藝開展：

熱壓罐工藝是針對第二代復合材料的消費而研制開發的工藝，構成于20世紀40年代，不斷到60年代才逐漸得到推行運用，目前普遍應用于復合材料、電子、交通、體育配備和新型能源等高新技術范疇，特別是在各種蒙皮類零件中發揮出了巨大的作用，現已成為一種成熟的工藝。由熱壓罐工藝消費的復合資料制品占整個復合資料制品產量的百分之五十以上。目前，熱壓罐工藝作為碳纖維復合資料構件的成型辦法之一，也被許多碳纖維復合資料零部件消費廠家大量運用。

工藝設備熱壓罐：

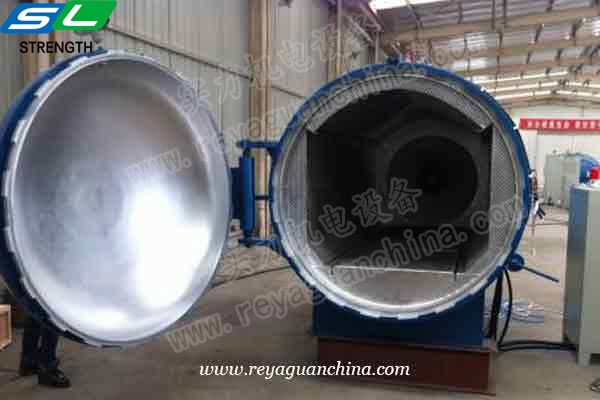

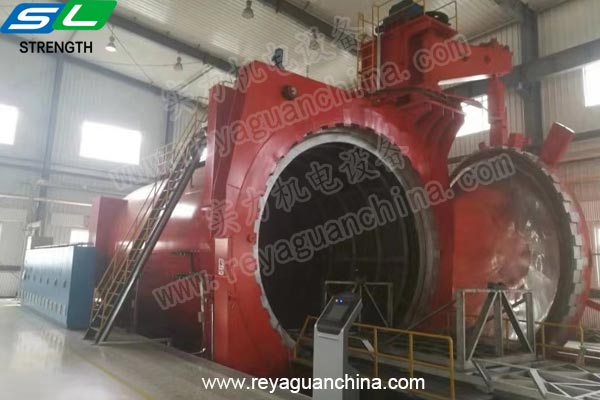

熱壓罐是一種針對聚合物基復合材料成型工藝特性的工藝設備，運用熱壓罐成型是制造連續纖維加強熱固性復合資料制件的主要辦法，適用于先進復合資料構造、蜂窩夾層構造及金屬或復合資料膠接構造的成型中。普通具有溫度和壓力控制精度高、構造平安牢靠、系統穩定性好、能耗低、操作和維護簡單等優點，能完成模塊化和系列化，可滿足不同范疇、不同工藝和不同規格的需求。

熱壓罐設備組成：

熱壓罐作為針對碳纖維復合材料固化的系統設備，碳纖維熱壓罐能完成溫度、壓力、真空、冷卻、循環等工藝參數時序化、實時在線控制。

該設備包括以下幾個組成部分：

1. 整體構造：由罐體、罐門機構、高溫電機、風道板隔熱層等構成一個耐高壓、高溫的罐體。
2. 平安聯鎖安裝：由壓力自動聯鎖、手動聯鎖、報警裝置安裝組成。
3. 快開門安裝：手動、電動、液壓開門三種快開門設計，停電時能正常開啟關閉罐門；
4. 密封安裝：罐門采用硅膠充氣式密封，耐高壓。
5. 壓力系統：由緊縮機、儲氣罐、壓力控制閥、管路、壓力變送器和壓力表等組成壓力傳送與控制系統，罐內壓力可達1.5-2.5MPa，誤差不大于0.05MPa，設有平安防爆安裝。
6. 加熱系統：由不銹鋼電熱管、高溫風機、風道板、隔熱層、溫控系統組成，加熱功率滿足腔體的溫度請求及升溫速率的請求。
7. 溫度循環系統：由循環風機、導風板、導流罩組成，加速熱傳播導和循環，構成平均溫度場。
8. 真空系統：由真空泵、管路、真空表和真空閥組成，給封裝的復合資料預制件提供真空條件，請求有多個真空管接頭滿足成型工藝請求。
9. 自動控制系統：采用PLC控制系統，完成對壓力、溫度、冷卻等工藝參數的全程高精度控制與實時記載。

 熱壓罐工藝的優點：

• 壓力平均：運用氣體加壓，壓力經過真空袋作用到制品外表，各點法向壓力相等，使制件各處在相同壓力下固化成型。
• 溫度平均，可調控：罐內為循環熱氣流給工件加熱，各處溫度溫差小。同時配置冷卻系統，使溫度可嚴厲控制在工藝設置范圍內。
• 適用范圍廣：模具較簡單，效率高。既合適于大面積復雜型面的板、殼，也合適于簡單外形的板、棒、管、塊，還可用于膠接裝配，小型件可一次多件同時固化。
• 成型工藝穩定、牢靠：壓力、溫度平均，可調可控，使成型或交接制質量量分歧、牢靠；孔隙率低、樹脂含量可控并平均；加壓時可抽真空，使低分子物易于排出。

熱壓罐工藝的缺陷：

投資大、本錢高，熱壓罐接軌復雜、造價高，投資大。每次運用時不只耗費水、電、氣等能源，還需求真空袋膜、密封膠條、吸膠粘、隔離布等輔助資料，使消費本錢較大幅度增加。
